USB Type-C 设计原理及特性

 二维码 5688
发表时间:2019-05-10 12:00作者:basix来源:BBSIX Type-­c
文章附图

USB Type-C简介

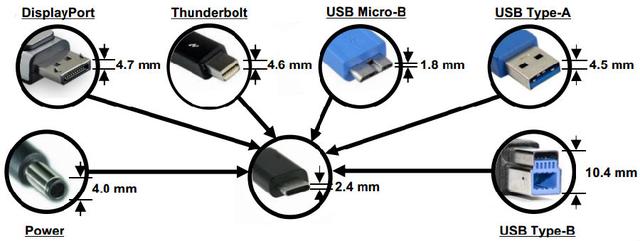

  USB Type-C型接口,由USB-IF组织制定,早在2014年就得到了包括苹果,谷歌,英特尔等厂商认可,相继在2015年推出相关产品。相比各类USB传统接口,USB Type-C具有小尺寸、高集成度、使用方便的优秀特性。也即USB Type-C 接口集数据传输,供电,和视频为一体。图1简略描述了USB Type-C的部分特性。

usb Type-­c接口特性.jpg

  USB Type-C接口具有以下特性:


  1. 延续USB即插即用的便利优势。


  2. 物理接口十分小且薄,并支持正反插。


  3. 支持USB3.1 Gen2(10Gbps)。


  4. 同时支持DisplayPort数据输出(也可以支持雷电,HDMI数据输出)。


  5. 支持高达20V 5A最大100W的标准电能传输。


  上面提到的100W标准电能传输,是在USB PD(Power Delivery) 协议规范中定义的,标准输出能力。 它是一种协商供电协议,非常灵活也非常智能。USB PD协议也允许设计者使用厂商自定义命令即VDM(Vendor Defined Messages)传输更大电能或者其他客户需要的特殊的功能。综上所述,USB Type-C具备强大的功能和灵活性,为产品设计者各种创意提供了无限可能。


  USB Type-C典型特点是支持正反插,避免过去USB口繁复的方向对准问题,给用户带来极大的便利性。这一功能的实现和接口物理信号的定义有直接关系,如下图是USB Type-C的接口信号示意图


  完整的USB Type-C接口(插座)具有24个信号引脚,可以看到这些信号引脚的功能性呈180゜旋转中心对称的关系排列,在接口物理结构上支持了USB Type-C正反插。
